Sostituzione del metallo con compound termoplastici: contesto e opportunità

La sostituzione del metallo con compound termoplastici (metal replacement con poli­mer­i tecnici) è una strategia fondamentale in molte applicazioni industriali che aspirano a ridurre peso, costi e complessità. Tuttavia, il passaggio non è banale: richiede una nuova mentalità progettuale, una comprensione profonda delle proprietà dei compound e uno studio accurato dei limiti applicativi.

Nel caso che segue, viene presentato un case study tecnico: Ultra Finishing & CPA Products che hanno sostituito componenti in ottone con compound LATIGLOSS nella costruzione di una valvola termostatica da doccia.

Le sfide intrinseche nel metal replacement

Differenze materiali da considerare

Quando si passa dal metallo a un compound termoplastico, occorre tenere presenti vincoli che derivano dalle differenze intrinseche:

• Modulo elastico e rigidezza: i termoplastici, anche rinforzati, hanno moduli inferiori a quelli metallici, quindi la parte dev’essere riprogettata (spessori, nervature, geometrie) per compensare la flessibilità.
• Creep e deformazioni lente: sotto carichi costanti, i materiali polimerici possono deformarsi nel tempo; è necessario considerare questi fenomeni nel dimensionamento.
• Prestazioni termiche e stabilità dimensionale: i compound devono sopportare variazioni di temperatura, dilatazioni, contrazioni e assorbimento d’umidità.
• Processabilità del materiale: alte percentuali di fibra e additivi possono rendere difficile il flusso in stampo e generare difetti.
• Compatibilità con l’ambiente operativo (umidità, agenti chimici, corrosione) e la durabilità richiesta.

Molti studi di settore segnalano che non è possibile sostituire direttamente un componente in metallo con un compound equivalente senza un ridisegno strutturale: angoli arrotondati, uso di software FEM e ricalcolo degli spessori sono pratiche standard nel metal replacement.

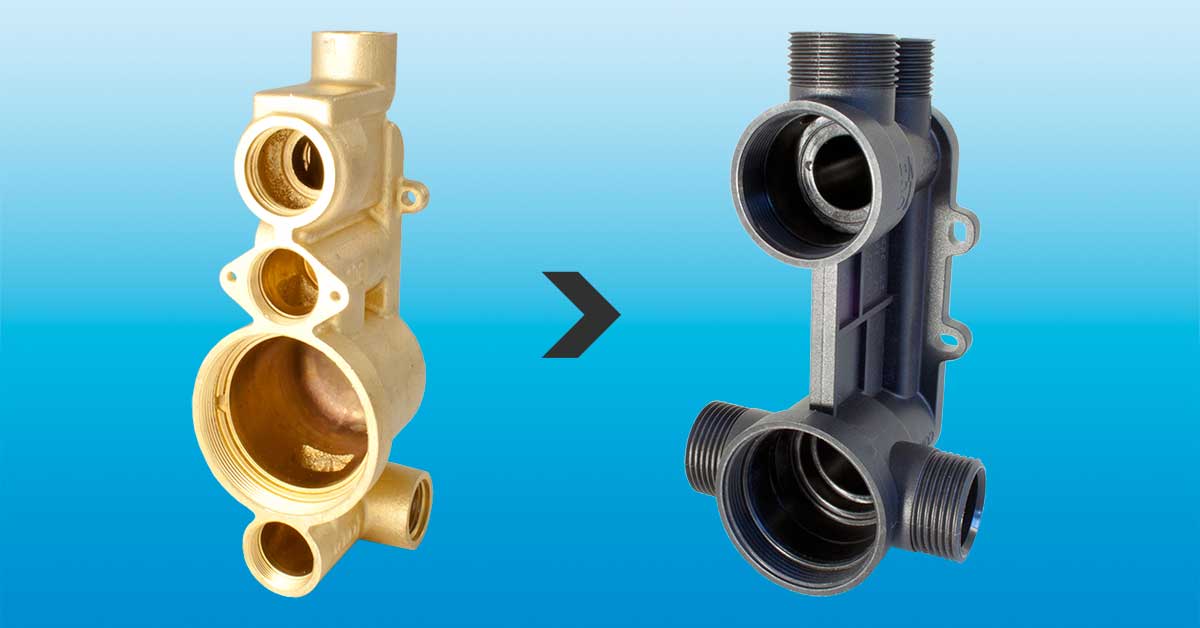

Case study: valvola termostatica “Pioneer” in LATIGLOSS

Contesto e obiettivi del progetto

La società Ultra Finishing Ltd, in collaborazione con CPA Products, ha intrapreso un progetto per rimuovere l’ottone da alcuni componenti della sua linea di valvole doccia e sostituirli con un compound termoplastico tecnico: LATIGLOSS.

Gli obiettivi principali sono stati:

1. Riduzione del peso complessivo del componente.
2. Riduzione dei costi, sia di materiale che di processo (meno finiture e lavorazioni meccaniche).
3. Ottimizzazione dell’ingombro e integrazione dei componenti.
4. Mantenimento di tolleranze strette senza necessità di lavorazioni post‑stampaggio.

Strategia di sviluppo e tempistiche

• CPA ha progettato attrezzature e messo a punto geometrie che riducessero il numero di componenti del gruppo valvola.
• Sono stati adottati elementi di rinforzo e geometrie ottimizzate (nervature, spessori differenziati) per sostenere le sollecitazioni idrauliche e meccaniche.
• Il ciclo della trasformazione dal concept alla produzione è durato otto mesi, includendo fasi di co‑design, prototipazione e messa in opera.

Risultati ottenuti

• Il peso del componente è stato ridotto a quasi un decimo rispetto al corrispondente in ottone.
• La valvola produce una stabilità dimensionale elevata nonostante l’elevato contenuto di fibra vetro, grazie al buon progetto di flusso e alla geometria studiata.
• Tutti i test interni (pressione, perdite, durata) sono stati superati con successo, confermando la robustezza della soluzione polimerica.
• Il materiale non è soggetto a corrosione come i metalli, migliorando la durata in ambienti acquosi.

Questo caso è citato anche da LATI nel suo portfolio per illustrare come i compound possono sostituire componenti metallici in applicazioni reali.

Linee guida per progettare la sostituzione del metallo con compound

1. Analisi dei requisiti funzionali e ambientali

• Identifica i carichi (statici, dinamici, ciclici).
• Valuta temperature di esercizio, escursioni termiche, umidità e aggressività chimica.
• Definisci i limiti di deformazione e tolleranze accettabili.

2. Selezione del compound e grado di rinforzo

• Scegli una matrice polimerica adatta (PA6, PA66, PPA, PPO, PPS)
• Definisci la percentuale di fibra di vetro (es. 30–65 %) in funzione del compromesso flusso/meccanica.
• Considera additivi per stabilizzazione termica, resistenza UV, lubrificazione interna, ecc.

3. Ripensare la geometria (redesign)

• Aumenta gli spessori laddove necessario, aggiungi nervature e rinforzi localizzati.
• Evita angoli vivi e discontinuità che favoriscono concentrazioni di stress.
• Usa software CAE / FEM per simulare comportamento meccanico e termico del materiale rinforzato. LATI offre servizi di simulazione per metal replacement.

4. Controllo del processo e dei parametri di stampaggio

• Ottimizza il flusso per gestire il materiale altamente caricato.
• Controlla ritiro e deformazioni al raffreddamento.
• Integra controlli dimensionali in produzione e monitoraggio qualità.

5. Verifica sperimentale e ciclo di validazione

• Esegui test di trazione, flessione, creep, fatica.
• Test di pressione, perdite e durabilità per componenti fluidici.
• Verifica la resistenza ambientale nel tempo (umidità, agenti chimici).
• Convalida i lotti con prove di campo prima del lancio industriale.

Vantaggi principali e limiti da considerare

Vantaggi

• Riduzione significative di peso: i compound hanno densità molto più basse rispetto ai metalli (es. densità tipiche di compound PA + vetro ~ 1,5–2,0 g/cm³ vs 7–8 g/cm³ del metallo).
• Maggiore libertà di design e integrazione di funzioni, grazie allo stampaggio.
• Minori costi post‑lavorazione, meno finiture, minor assemblaggio.
• Resistenza a corrosione e chimica migliorata rispetto ai metalli in ambienti aggressivi.
• Potenziale sostenibilità: riduzione dei consumi energetici, semplificazione nel riciclo, ottimizzazione LCA (life cycle assessment).
• Diversi provider di compounding e tecnologie oggi offrono materiale personalizzabile per il metal replacement.

Limiti e attenzioni

• Non tutte le applicazioni metalliche sono sostituibili — in casi di alte temperature, sollecitazioni estreme o requisiti di conduttività specifica può essere necessario un ibrido.
• Il redesign è obbligatorio: non si può sostituire “in toto” senza riprogettazione.
• L’investimento in simulazione, prototipazione e validazione è più elevato rispetto a una semplice sostituzione.
• Per volumi bassi, il costo del compound può risultare più elevato rispetto a soluzioni metalliche consolidate.
• Tolleranze strette e geometrie complesse richiedono esperienza elevata.

FAQ

Q1: Quando conviene usare la sostituzione del metallo con compound termoplastici?
Quando i requisiti (carico, temperatura, deformazioni) sono compatibili con i polimeri rinforzati, e si può beneficiare di leggerezza, costi, design integrato e sostenibilità.

Q2: Quali gradi di rinforzo sono tipici nei compound per metal replacement?
Si usano comunemente fibre di vetro nel range 30‑65 % in peso per ottenere un compromesso tra meccanica e processabilità. Studi mostrano che anche compound con 50% fibra vetro possono avere ottimo rapporto resistenza/peso.

Q3: Quali sono gli errori progettuali più frequenti?
I più comuni includono l’uso di geometrie pensate per metallo senza adattamento (angoli vivi, spessori insufficienti), ignorare il creep o la deformazione a lungo termine, e non considerare l’anisotropia del materiale rinforzato.
